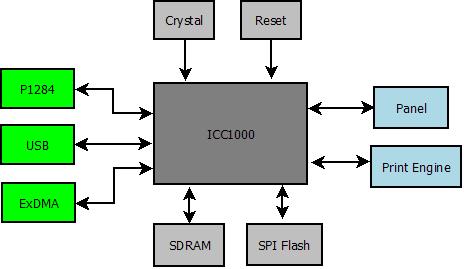

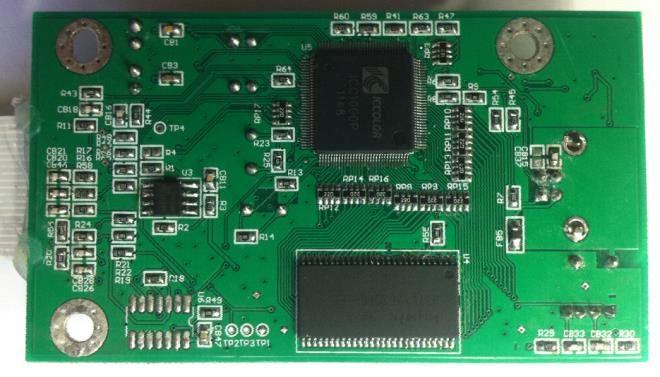

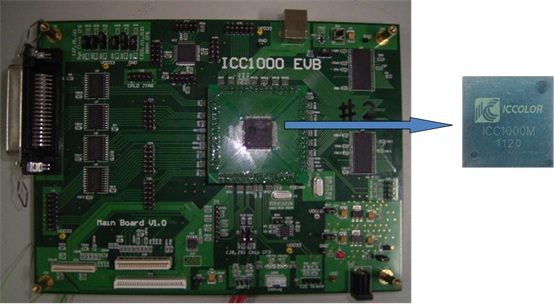

打印控制芯片

芯片编号

ICC1000

工作频率

最高120Mhz，管脚配置

流片工艺

SMIC 0.18um工艺，CMOS Logic, 1P5M

逻辑电压

1.8V±10%

IO电压

3.3V±10%

芯片封装

LQFP128 （14mmx14mm）

时钟系统

1.        12Mhz晶振和PLL提供核心逻辑时钟以及看门狗时钟；

2.        影像时钟晶振和独立PLL产生影像时钟；

CPU核

高速8051核，单时钟机器周期，主频高达120Mhz，256字节的Cache，内部看门狗电路和SPI通讯接口；

ROM

内置2KB的BootROM；

中断源

支持8个外部扩展中断；

支持18个内部扩展中断；

SDRAM控制器

支持从2MB～64MB的SDRAM（8位/16位）

JBIG解压缩

支持2行/3行模式的单层JBIG自适应解压缩

USB

USB 2.0 Full Speed接口

P1284接口

符合IEEE1284标准的打印并行接口，支持SPP/ECP/EPP协议

XDMA接口

支持外部Master/Slave DMA传输

GPIO

32个GPIO接口（含复用）

其它接口

I2C master/slave，SPI

图像还原速度

CPU工作频率为80Mhz时输出速度100ppm，A4尺寸，600dpi；

分辨率

600x600dpi，1200x1200dpi

扫描线数量

单扫描线/双扫描线

颜色数量

单色

视频输出频率

串行单线接口，视频输出最高60M像素/秒
